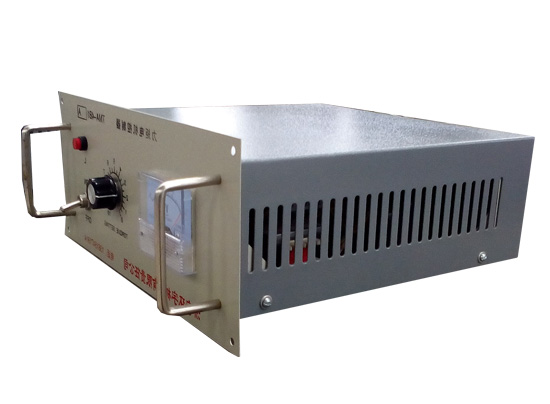

    TMA力矩控制器

    发布时间:2016/01/11    本文被阅读


           力矩控制器为代替三相自耦变压器,而专门设计的一种先进的全电子化控制装置,能工作在电阻、电感性负载。主要特点是在线速度变化后,张力仍能保持在所允许的范围内,适用于卷绕产品时的张力基本保持不变,电机性能与卷绕性能协调匹配,因此能代替传统复杂的设备系统,可大大节省投资。是机电一体化力矩电机的理想配套装置。此控制器广泛应用于五金机械塑料、电线、电缆、绳网、印刷、造纸、纺织、印染、化纤、橡绞、电影胶皮等各种机械、机电行业。      与三相自藕调压器相比较,本控制器由于采用了电子调节,无触点磨损,电压调节平衡,起动性能好,本控制器具有体积小、重量轻、效率高、发热小、节约能源(经测定平均节能17%以上),使用寿命长、安装、维修方便。

    使用方法
    1、接线说明,请严格按照后盖接线图接线.根据用户需要,TMA系列接线,电机不管是Y型    或△型,接三相输入、输出即可(图二)。
    2、将调速按钮旋至零位。
    3、接通总电源,打开控制器开关(指示灯亮)。
    4、调节调速电位器按钮,使电机达到您所需要的速度。
    5、调节电位器为精密长寿电位器.

    工作条件
    1、环境温度-25℃~+55℃
    2、无显著冲击震动处
    3、工作电压:三相交流380V(±10)
    4、主要频率50-60HZ
    5、空气相对温度≤85%(20℃±5±℃)
    主要技术性能
    1、调压范围:0-375V
    2、三相平衡度:≤1%
    3、输出电流:6A-500A
    4、堵转转矩比:10:1工作原理三相调压器调速控制器主回路采用进口双向可控硅,改变可控硅的开放角大小,就能使电机或其它负载的工作电压从0至380V连续可调,也就实现了平衡地调压调速过程,以满足不同生产的工艺要求。在可控硅控制电路中采用了先进的集成电路,加入了电流回馈,构成一个循环控制系统。既提高了力矩电机的机械性硬度,又改善性能,同时还提高了力矩电机的超载能力,扩大了力矩电机的使用范围。为了使调速过程尽快进入稳定状态,在控制回路中还加入了电压回馈以提高控制器的技术性能。
    注意事项
    1、严禁输出短路
    2、严禁使用中,总电流超过面板标注电流
    3、接地线必须接触良好
    4、使用时应按照电机的最大转矩电流值加上适 当地余量。
    5、50A-500A有冷却风机,应按照接线图标的 N接零线6、严禁进水、油污、金属碎屑。
